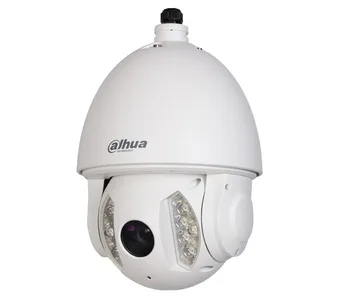

IP-камера DAHUA DH-SD6A320-HN DH-SD6A320-HN

— -1/3" CMOS 3Mp сетевая интеллектуальная IR Wipe PTZ Dome камера.
— 20-кратный оптический ZOOM-объектив.
— Одновременная поддержка трех потоков.
— 15 кадр/с при 3Mp, 25/30fps@1080p.
— DWDR, День/ночь (ICR), Ultra DNR, Авто диафрагма, Авто фокусировка.
— Веб-просмотр, CMS (DSS/PSS), DMSS.
— Скорость панорамирования до 240°/с, панорамирование 360°.
— До 255 предустановок, 5 программ автосканирования, 8 тур-последовательностей, 5 шаблонов.
— Сигналы тревоги
— 7 входов /2 выхода.
— Поддержка автослежения и IVS.
— Поддержка интеллектуального 3D позиционирования с протоколом DH-SD.
— IP 66, слот micro DH-SD.
— ИК подстветка до 150 м.
— -40?C ~ 70?C

Технические характеристики Dahua DH-SD6A320-HN

• Тип корпуса

  ?

  По конструктивному исполнению видеокамеры принято делить на несколько типов.
  Корпусная камера – исторически первый тип камер. Обычно камера такого вида используется внутри помещений, для использования на улице необходимо использование термокожуха. В большинстве случаев корпусные камеры поставляются без объективов и без кронштейна для установки камеры.
  Купольная камера имеет корпус в виде полусферы. В большинстве случаев купольные камеры устанавливаются на потолок, но могут устанавливаться и на стену, зачастую для этого нужен специальный кронштейн.
  Цилиндрическая камера, как следует из названия, имеет корпус цилиндрической формы со встроенным объективом, кронштейн для крепления чаще всего является элементом конструктива камеры. Цилиндрические камеры внешнего исполнения очень часто имеют встроенную ИК-подсветку.
  Миниатюрная камера обладает малыми размерами корпуса в виде цилиндра или параллелепипеда, используется чаще всего внутри помещений.

  Купольная
• Сертификат 969
  Да
• Антивандальная

  ?

  Антивандальность камеры означает возможность ее работы даже в случае вандальных действий окружающих, когда действия эти направлены на вывод камеры из строя. Как правило, антивандальность обеспечивается специальным металлическим корпусом и использованием в качестве прозрачного материала полимера, например, поликарбоната. Ни одна камера не может обеспечить стопроцентную защиту от любого воздействия, однако антивандальность позволяет минимизировать вероятность выхода из строя системы видеонаблюдения противоправными действиями. Попутными плюсами таких камер является высокая защищенность от попадания пыли и влаги.

  Нет
• Климатическое исполнение

  ?

  Видеокамеры по климатическом исполнению делят на внутренние и внешние (уличные).

  Камеры, предназначенные для установки внутри помещений, могут работать при температурах от 0 до 40 градусов Цельсия при невысоких значениях влажности.

  Уличные же ip-камеры видеонаблюдения имеют пыле и влагонепроницаемые корпуса, обогрев, иногда вентиляцию и способны работать как при очень низких до – 55 градусов Цельсия, так и при достаточно высоких, до + 55 градусов Цельсия температурах.

  Существуют еще камеры, разработанные специально для взрывоопасных, агрессивных сред (шахты, котельные, экспериментальные лаборатории и т.п.), где могут достигаться очень высокие или очень низкие температуры — такие камеры тоже помещаются в специальный кожух.

  Уличное
• Изображение

  ?

  Изображение, выдаваемой видеокамерой, может быть черно-белым или цветным. На данный момент видеокамеры черно-белого изображения практически не используются.

  Цвет иногда дает очень важную дополнительную информацию об объекте наблюдения, например, в случае отслеживания купюр на кассе.

  В общем случае камеры черно-белого изображения обладают более высокой чувствительностью.

  Цветное
• Разрешение камеры

  ?

  Разрешение камеры, строго говоря, характеризует возможность камеры отображать отдельно близко расположенные объекты, а на практике означает возможность отображать мелкие детали изображения, т.е. определяет детализацию изображения камеры. Чем больше у камеры разрешение, тем качественнее получаемое изображение.

  Для IP-камер разрешение изображения определяется числом пикселей в изображении, которое равно произведению количества пикселей по горизонтали на количество пикселей по вертикали. Нужно понимать, что чем выше разрешение IP-видеокамеры, тем выше нагрузка на сеть и больше места занимаем архив.

  3 Mpx
• Размер матрицы

  ?

  Размер матрицы исторически измеряется в "видиконовских" дюймах.

  Видикон - наиболее известная аналоговая передающая трубка круглого сечения. Полезное изображение равно 2/3 диаметра видикона, потому что прямоугольное изображение находится в окружности передающей трубки. Таким образом, матрица размером 1/3 дюйма формирует изображение такого же размера, как и видикон диаметром 1/3 дюйма.

  При равном разрешении, чем больше размер матрицы, тем больше площадь светочувствительного пикселя, и тем выше чувствительность камеры.

  Цветное, 1/3
• Технология матрицы
  CMOS
• Сдвиг фильтра (ICR)

  ?

  В цветных камерах с функцией "день/ночь" означает реализацию режима "ночь" при помощи механически убираемого ИК-фильтра. Когда убирается ИК-фильтр, на матрицу попадает большее количество света и светочувствительность камеры повышается. Это также повышает эффективность использования в таких камерах ИК-подсветки. Все это приводит к тому, что механический ИК-фильтр является более предпочтительным вариантом по сравнению с электронным способом реализации режима "ночь".

  Да
• ИК-подсветка

  ?

  Инфракрасная (ИК) подсветка позволяет видеокамере формировать черно-белое изображение в условиях недостаточной освещенности и даже в полной темноте за счет облучения зоны обзора практически невидимыми для человеческого глаза инфракрасными лучами.

  Видимость ИК-подсветки для человеческого глаза зависит от диапазона длин волн, чем больше длина волны, тем менее заметна работа такой ИК-подсветки, однако при этом чувствительность камеры ниже для волн большей длины, т.е. эффективность использования ИК-подсветки снижается.

  Нет
• Ночной режим

  ?

  Позволяет повысить чувствительность цветной видеокамеры за счет перехода в черно-белый режим.

  Цветное изображение в матрице формируется за счет цветного фильтра, который нанесен на светочувствительные элементы матрицы. Кроме того, свет на "цветную" матрицу поступает через ИК-фильтр, который обеспечивает адаптированную к человеческому глазу цветопередачу. Оба этих решения отрицательно влияют на чувствительность видеокамеры.

  Ночной режим отключает обработку сигнала цветности, что увеличивает чувствительность примерно 2 раза. В ряде случаев ночной режим реализован также за счет убирания отсекающего ИК-фильтра, что может дать вкупе с электронным отключением цветности увеличение чувствительности в 3-5 раз.

  Да
• Отношение сигнал/шум
  Более 50 Дб
• Улучшение контрасности

  ?

  Способность видеокамеры выдавать видео с достаточной степенью детализации даже в условиях, когда часть кадра сильно засвечена, а часть - излишне затемнена. Как правило, данная функция реализуется за счет расширения динамического диапазона, что позволяет даже в вышеприведенных сложных условиях обеспечить необходимые показатели контрастности и яркости.

  D-WDR

Объектив

• Тип объектива

  ?

  По возможности изменения значения фокусного расстояния объективы делят на объективы с фиксированным фокусным расстоянием (монофокальные) и объективы с регулируемым фокусным расстоянием (вариофокальные).

  Вариофокальные объективы позволяют адаптировать угол обзора, который определяется фокусным расстоянием, в зависимости от решаемых задач.

  Если у вариофокального объектива ip-камеры видеонаблюдения есть возможность изменять фокусное расстояние дистанционно, то такой объектив называется траснфокатором.

  Трансфокатор
• Фокусное расстояние объектива

  ?

  Фокусное расстояние является основной характеристикой объектива и определяет угол обзора видеокамеры, измеряется данная характеристика в мм. Чем больше значение фокусного расстояния, тем меньше угол обзора. Типичные значения фокусных расстояний для систем видеонаблюдения составляют от 2,8 мм, что соответствует примерно 90° по горизонтали, до 12,0 мм, что соответствует примерно 20° по горизонтали.

  4.7-94
• Оптическое увеличение
  3.8-38, 20x
• PTZ управление
  Поддерживается
• Автосопровождение (AUTOTRACE)
  AUTOTRACE

Сеть

• Метод сжатия изображения
  H.264
• Наличие Wi-Fi

  ?

  Некоторые IP-камеры имеют возможность передачи изображения на сетевой видеорегистратор (NVR) по радиоканалу, используя стандарты передачи потоков цифровых данных по радиоканалу Wi-Fi.

  Основной плюс такого решения очевиден – нет необходимости в проводном соединении между камерой и NVR. Это позволяет относительно свободно менять расположение камеры и осложняет для злоумышленников обнаружение NVR.

  Очень часто камеры с Wi-Fi iиспользуются в том случае, когда ремонт помещения уже закончен и нет возможности изменить топологию инфраструктуры локальной сети.

  Необходимо понимать, что в любом случае камеру нужно питать от электросети, и совсем без проводов не обойтись. Также необходимо учитывать сложность построения систем видеонаблюдения на основе камер с Wi-Fi при большом количестве камер и значительном расстоянии между камерами и NVR.

  Нет
• Сетевые протоколы
  IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UpnP, SNMP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE
• Возможность многопотоковой передачи
  Двойная потоковая передача

Общие характеристики

• Управление PTZ

  ?

  Для PTZ-камер ( от английской аббревиатуры Pan Tilt Zoom - панорамирование/наклон/зум) возможно удаленное управление направлением обзора камеры и углом обзора, в частном случае - углом обзора.

  Управление камерой может осуществлять или оператор, или заранее заданная программа. PTZ-камеры обычно существенно дороже неуправляемой камеры, однако возможности управления направлением и углом обзора делают их в ряде случаев незаменимыми, например, при отслеживании с максимальным приближением перемещающихся объектов.

  Да
• Интерфейс USB
  Нет
• Вход для SD - карт
  Да
• Питание видеокамеры

  ?

  В большинстве случае камеры видеонаблюдения питаются от 12 вольт постоянного тока. Реже встречаются варианты питания от 24 и 220 вольт переменного тока. Как правило, от таких напряжений запитываются более мощные наружные камеры с целью уменьшения потерь на трассе. Иногда встречаются комбинированные варианты питания.

  Довольно часто для питания IP-камер используют технологию PoE (Power over Ethernet), позволяющую передавать питание по сигнальному кабелю – витой паре, что упрощает общую систему кабельного хозяйства системы видеонаблюдения. На данный момент распространены стандарты 802.3af-2003 и 802.3at-2009, которые отличаются передаваемой мощностью, 15,4 и 25,5 Вт соответственно.

  24 В

Камера

• Матрица
  CMOS 1/3"
• Количество эффективных пикселей
  2048 (Г) ? 1536 (В), 3 Мп
• Система сканирования
  Прогрессивная
• Скорость электронного затвора
  1/1–1/30,000 с
• Мин. освещение
  Цветное изображение: 0,05 люкс при F1.6; Ч/Б: 0,005 люкс при F1.6
• Соотношение «сигнал-помеха
  Более 50 дБ
• Видеовыход
  Байонетный разъем (размах напряжения 1,0 В/75 Ом), PAL/NTSC

Функции камеры

• День-Ночь
  Авто (с обрезающим ИК-фильтром)/цветной/черно-белый
• Компенсация заднего света
  BLC/HLC/WDR (120 Дб)
• Баланс белого
  Авто, автоматическое слежение за балансом белого (ATW), в помещении, на улице, вручную
• Регулировка усиления
  Авто/вручную
• Шумоподавление
  Технология шумоподавления Ultra DNR (2D/3D)
• Маска конфиденциальности
  До 24 областей
• Цифровой зум
  16?
• Устранение эффекта задымленности
  Нет данных

Объектив

• Фокусное расстояние
  4,7~94,0 мм (20-кратный оптический зум)
• Макс. раскрытие диафрагмы
  F1.6–F3.5
• Регулировка фокуса
  Авто/вручную
• Угол обзора
  H: 55,4–2,9°
• Близкофокусное расстояние
  10–1000 мм

PTZ

• Панорамирование/амплитуда наклона
  Панорамирование: 0–360°, без ограничений; наклон: -10–90°, автопереворот 180°
• Скорость при управлении вручную
  Панорамирование: 0,1–200°/с; наклон: 0,1~120°/с
• Запрограммированная скорость
  Панорамирование: 240°/с; наклон: 200°/с
• Предустановки
  80 (протокол DH-SD), 255 (протокол Pelco-P/D)
• Режим PTZ
  5 шаблонов, 8 обходов, автоматическое панорамирование, автоматическое сканирование
• Настойка скорости
  Адаптация фокусного расстояния/скорости при наличии человека в кадре
• Включение питания
  Автоматический возврат к предыдущим настройкам PTZ и объектива после восстановления питания
• Движение в режиме ожидания
  Активация режима предустановки/панорамирования/сканирования/обхода/шаблона, если за определенный период не поступает другой команды
• Задания с временем выполнения
  Автоматическая активация режима предустановки/панорамирования/сканирования/обхода/шаблона в заданный момент времени
• Протокол
  DH-SD, Pelco-P/D (автоматическое распознавание)
• Дальность действия ИК-подсветки
  150 м (2 ближних и 8 дальних ИК-светодиодов)

Видео

• Стандарт сжатия
  H.264/MJPEG
• Разрешение
  3 Mп (2048?1536)/1080р (1920?1080)/720р (1280?720)/ D1 (704?576/704?480)/CIF (352?288/352?240)
• Частота кадров
  Основной поток 3 Mп (1~15 к/с)/1080р/720р (1~25/30 к/с), Дополнительный поток D1/CIF (1–25/30 кадр/с)
• Скорость передачи данных
  H.264: 56–8192 кбит/с, MJPEG: 56–20480 кбит/с

Аудио

• Стандарт сжатия
  G.711a/G.711u (32 кбит/с)/PCM (128 кбит/с)
• Интерфейс
  1 входной и 1 выходной канал

Сеть

• Ethernet
  RJ-45 (10/100Base-T)
• Протокол
  IPv4/IPv6, HTTP, HTTPS, SSL, TCP/IP, UDP, UPnP, ICMP, IGMP, SNMP, RTSP, RTP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, фильтр IP, QoS, Bonjour, 802.1x
• ONVIF
  ONVIF с поддержкой Profile S
• Макс. количество пользователей
  20 пользователей
• Смартфоны
  iPhone, iPad, Android, Windows Phone

Вспомогательные интерфейсы

• Слот памяти
  Под карту памяти Micro SD объемом макс. 64 Гб
• RS485
  1
• Сигнал тревоги
  7 входной и 2 выходной канал

Общие Сведения

• Питание
  24 В перем. тока/3 A (±16%)
• Потребление электроэнергии
  20 Вт, 43 Вт (при включенной ИК-подсветке и подогревателе)
• Условия эксплуатации
  -40 – 70 °C/относительная влажность не больше 90%
• Характеристики
  Характеристики

  Ethernet

  RJ-45 (10/100Base-T)

  ONVIF

  ONVIF с поддержкой Profile S

  PTZ управление

  Поддерживается

  RS485

  1

  Автосопровождение (AUTOTRACE)

  AUTOTRACE

  Антивандальная

  Нет

  Баланс белого

  Авто, автоматическое слежение за балансом белого (ATW), в помещении, на улице, вручную

  Близкофокусное расстояние

  10–1000 мм

  Вес

  6,75 кг

  Видеовыход

  Байонетный разъем (размах напряжения 1,0 В/75 Ом), PAL/NTSC

  Включение питания

  Автоматический возврат к предыдущим настройкам PTZ и объектива после восстановления питания

  Возможность многопотоковой передачи

  Двойная потоковая передача

  Вход для SD - карт

  Да

  Дальность действия ИК-подсветки

  150 м (2 ближних и 8 дальних ИК-светодиодов)

  Движение в режиме ожидания

  Активация режима предустановки/панорамирования/сканирования/обхода/шаблона, если за определенный период не поступает другой команды

  День-Ночь

  Авто (с обрезающим ИК-фильтром)/цветной/черно-белый

  Задания с временем выполнения

  Автоматическая активация режима предустановки/панорамирования/сканирования/обхода/шаблона в заданный момент времени

  Запрограммированная скорость

  Панорамирование: 240°/с; наклон: 200°/с


  Цветное

  ИК-подсветка

  Нет

  Интерфейс

  1 входной и 1 выходной канал

  Интерфейс USB

  Нет

  Климатическое исполнение

  Уличное

  Количество эффективных пикселей

  2048 (Г) ? 1536 (В), 3 Мп

  Компенсация заднего света

  BLC/HLC/WDR (120 Дб)

  Макс. количество пользователей

  20 пользователей

  Макс. раскрытие диафрагмы

  F1.6–F3.5

  Маска конфиденциальности

  До 24 областей

  Матрица

  CMOS 1/3"

  Метод сжатия изображения

  H.264

  Мин. освещение

  Цветное изображение: 0,05 люкс при F1.6; Ч/Б: 0,005 люкс при F1.6

  Наличие Wi-Fi

  Нет

  Настойка скорости

  Адаптация фокусного расстояния/скорости при наличии человека в кадре

  Ночной режим

  Да

  Оптическое увеличение

  3.8-38, 20x

  Отношение сигнал/шум

  Более 50 Дб

  Панорамирование/амплитуда наклона

  Панорамирование: 0–360°, без ограничений; наклон: -10–90°, автопереворот 180°

  Питание

  24 В перем. тока/3 A (±16%)

  Питание видеокамеры

  24 В

  Потребление электроэнергии

  20 Вт, 43 Вт (при включенной ИК-подсветке и подогревателе)

  Предустановки

  80 (протокол DH-SD), 255 (протокол Pelco-P/D)

  Протокол

  IPv4/IPv6, HTTP, HTTPS, SSL, TCP/IP, UDP, UPnP, ICMP, IGMP, SNMP, RTSP, RTP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, фильтр IP, QoS, Bonjour, 802.1x

  Размер матрицы

  Цветное, 1/3

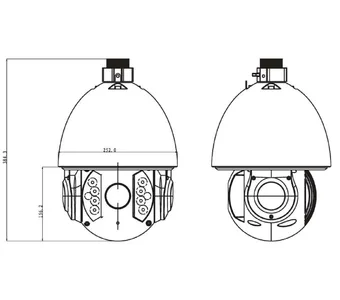

  Размеры

  O 252 мм?384,3 мм

  Разрешение

  3 Mп (2048?1536)/1080р (1920?1080)/720р (1280?720)/ D1 (704?576/704?480)/CIF (352?288/352?240)

  Разрешение камеры

  3 Mpx

  Регулировка усиления

  Авто/вручную

  Регулировка фокуса

  Авто/вручную

  Режим PTZ

  5 шаблонов, 8 обходов, автоматическое панорамирование, автоматическое сканирование

  Сдвиг фильтра (ICR)

  Да

  Сертификат 969

  Да

  Сетевые протоколы

  IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UpnP, SNMP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE

  Сигнал тревоги

  7 входной и 2 выходной канал

  Система сканирования

  Прогрессивная

  Скорость передачи данных

  H.264: 56–8192 кбит/с, MJPEG: 56–20480 кбит/с

  Скорость при управлении вручную

  Панорамирование: 0,1–200°/с; наклон: 0,1~120°/с

  Скорость электронного затвора

  1/1–1/30,000 с

  Слот памяти

  Под карту памяти Micro SD объемом макс. 64 Гб

  Смартфоны

  iPhone, iPad, Android, Windows Phone

  Соотношение «сигнал-помеха

  Более 50 дБ

  Стандарт сжатия

  G.711a/G.711u (32 кбит/с)/PCM (128 кбит/с)

  Степень защиты от проникновения загрязнений

  IP66

  Технология матрицы

  CMOS

  Тип корпуса

  Купольная

  Тип объектива

  Трансфокатор

  Угол обзора

  H: 55,4–2,9°

  Улучшение контрасности

  D-WDR

  Управление PTZ

  Да

  Условия эксплуатации

  -40 – 70 °C/относительная влажность не больше 90%

  Устранение эффекта задымленности

  Нет данных

  Фокусное расстояние

  4,7~94,0 мм (20-кратный оптический зум)

  Фокусное расстояние объектива

  4.7-94

  Цифровой зум

  16?

  Частота кадров

  Основной поток 3 Mп (1~15 к/с)/1080р/720р (1~25/30 к/с), Дополнительный поток D1/CIF (1–25/30 кадр/с)

  Шумоподавление

  Технология шумоподавления Ultra DNR (2D/3D)

  Отзывы (0)
  Гарантия

  На всю продукцию предоставляется гарантийное обслуживание.
  В его рамках осуществляется:

  • диагностика изделия в сервисном центре;
  • ремонт или замена при выявлении дефекта;
  • бесплатная доставка товара клиенту после обслуживания.
